分频器

分频器是使输出信号频率成为输入信号频率的整数分数之一的电子电路。

在许多电子设备中，例如电子钟，频率合成器等，需要不同频率的信号一起工作。

常用的方法是使用具有高稳定性的晶体振荡器作为主要振动源，并获得转换所需的各种频率。

成分，分频器是转型的主要手段。

早期的交叉主要是正弦分裂。

随着数字集成电路的发展，即使输入和输出信号是正弦波，脉冲分频器（也称为数字分频器）也逐渐取代了正弦分频器。

频分通常也通过模数转换 - 数字分频 - 数模转换实现。

除非输入信噪比低且频率极高，否则很少使用正弦分频器。

对于任何N倍分频器，输出信号可以具有N个相位，间隔为2π/ N，而输入信号不是恒定的。

这种现象在分频功能中是固有的，与分频器的特定电路无关。

它被称为分频器输出相位多值。

有两种主要类型的分频器：一种是功率分配器，也称为无源分频器（Passive Crossover）;另一种是电子分频器，也称为有源分频器（Active Crossover）。

1.功率分配器：位于功率放大器后面，设置在扬声器中，通过LC滤波器网络，功率放大器输出的功率音频信号分为低音，中音和高音，分别发送到各自的扬声器。

连接简单方便，但功耗，音频谷点，交叉失真，参数与扬声器阻抗之间的直接关系，以及扬声器的阻抗都是频率的函数，偏差很大从名义价值来看，所以误差也大，不利于调整。

2.电子分频器：分频音频弱信号的设备位于功率放大器的前面。

在划分频率之后，每个独立的功率放大器用于放大每个音频频带信号，然后发送到相应的扬声器单元。

。

由于电流小，可以用更小的功率电子有源滤波器实现，这更容易调整，减少功率损耗和扬声器单元之间的干扰。

信号损失小，音质好。

然而，该方法对于每条路径使用独立的功率放大器，其具有高成本和复杂的电路结构，并且应用于专业的扩声系统。

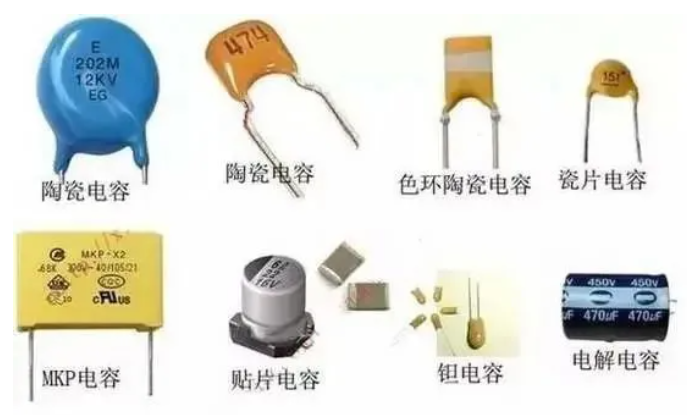

分频器本质上是一个LC滤波器网络，由电容器和电感器组成。

高音调通道是高通滤波器。

它只通过高频信号来阻挡低频信号。

低音频道只想反转。

它只允许低音通过。

高频信号;中频通道是带通滤波器，除了两个低 - 高频点和高频点之间的频率可以通过，高频分量和低频分量将被阻挡。

在实际交叉中，有时为了平衡高低音单元之间的灵敏度差异，增加了衰减电阻;此外，一些分频器还包括由电阻器和电容器组成的阻抗补偿网络。

使扬声器的阻抗曲线更平坦，以便于放大器驱动。

由于目前大多数扬声器都采用多小区子频段播放设计，因此必须有一种设备可以将功率放大器发送的全频段音乐信号分为高音，低音或高音，中音根据需要调整范围和低范围输出。

为了与相应的扬声器单元连接，分频器就是这样一种装置。

如果全频带信号直接发送到高频，中频和低频范围单元而没有分配，则“过量信号”的部分被分配给高频，中频和低频范围单元。

超出单位频率响应范围会对正常频段的信号减少产生不利影响，甚至可能使高音和中音单位受损。

交叉是“大脑”。

在扬声器中，这对音质非常重要。

在扬声器系统中，机壳，分频电路和扬声器单元被称为扬声器系统的三个主要部分，并且分频电路在扬声器系统是否能够以高电平恢复电声信号中起着极其重要的作用。

质量。

特别是在中高频部分，分频电路所起的作用更为明显。

其功能如下：●合理划分各单元的工作频段; ●合理执行各单元的配电; ●在单元之间建立适当的相位关系，以减少运行期间每个单元的声学干扰失真;频率电路的特性，用于补偿某一频段内单元的声学缺陷; ●频段平滑流畅连接。

显然，分频电路的这些作用已得到认可和接受。
